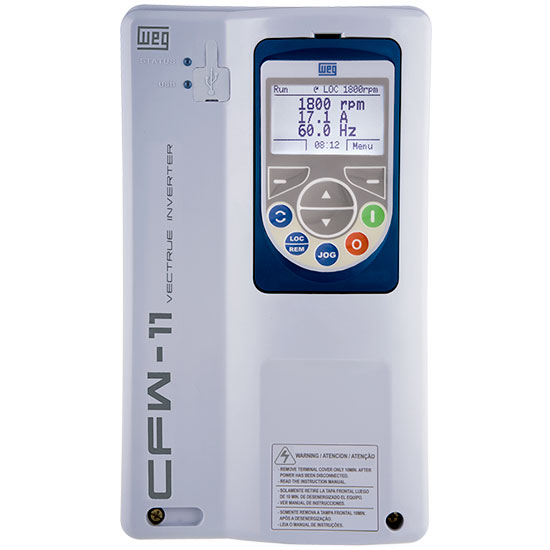

Sistemas complejos necesitan del más avanzado convertidor de frecuencia. La serie CFW11 abarca un rango de potencia desde 1.1 a 630 kW (1.5 a 900 HP).

Con tecnología de punta para control de motores de inducción trifásicos y motores sincrónicos de imanes permanentes - WMagnet, la línea CFW11 objetiva el aumento de productividad para los más complejos sistemas. Proyectados exclusivamente para utilización industrial o profesional, el CFW11 presenta muchas innovaciones agregando grandes beneficios a los clientes, principalmente por su simplicidad de instalación y operación. Basado en la filosofía Plug-and-Play, el CFW11 permite una instalación simple y rápida de sus accesorios.

• 1.1 a 2.2 kW (1.5 a 3 HP) 200-240 V – Monofásico
• 1.1 a 55 kW (1.5 a 75 HP) 200-240 V – Trifásico
• 1.5 a 415 kW (2 a 600 HP) 380-480 V – Trifásico
• 1.5 a 630 kW (2 a 900 HP) 500-600 V – Trifásico
• 1.5 a 630 kW (3 a 900 HP) 660-690 V – Trifásico

Tecnología Propia

• Vectrue Technology®
  Permite a los Convertidores de Frecuencia WEG combinar técnicas de control V/F lineal y ajustable, VVW (Voltage Vector WEG) y vectorial (con encoder) en el mismo producto. Proporcionando un incremento de productividad, ofrece índices de eficiencia superior a 97%, mejorando el control del motor y funciones operativas.
• Optimal Braking®
  Innumerables aplicaciones requieren tiempos de parada cortos en aplicaciones de alta inercia, una gran cantidad de energía proveniente del motor es entregada al convertidor de frecuencia. Como alternativa al uso de resistores de frenado, el CFW11 posibilita un frenado óptimo, en control vectorial, capaz de atender a innumerables aplicaciones.
• Optimal Flux ®
  En aplicaciones de torque constante y a baja velocidad, la función flujo óptimo elimina la necesidad de la ventilación forzada y el sobredimensionamiento, reduciendo el espacio y coste, además agregando alto rendimiento del conjunto.
• Wmagnet Drive System®
  Convertidor de frecuencia para controlar los motores sincrónicos de imanes permanentes. El Sistema WMagnet (CFW11 + Motores WMagnet) proporciona la más alta eficiencia del mercado.

Características y Ventajas

• Control Escalar (V/F), Vectorial (VVW), Vectorial Sensorless (Opened Loop) y Vectorial con Encoder (Closed Loop)
• Modulación PWM - Space Vector Modulation
• Capacidad de Sobrecarga: ND con 110% de la corriente o HD con 150% de la corriente durante 60 seg.
• Filtro RFI (opcional)
• Inductores incorporados al Bus CC
• Tarjeta Safety-Stop (De acuerdo con EN 954-1/ ISO 13849-1)
• Temperatura Ambiente: -10 hasta 50 ºC (14 hasta 122 ºF)
• Todas las tarjetas electrónicas son barnizadas (conformal coating) clasificadas como 3C2 de acuerdo con la normativa IEC 60721-3-3
• Grado de protección IP20, NEMA 1 (con accesorios) o IP54 (opcional)
• SoftPLC disponible en el producto como estándar
• IHM grafica local con reloj en tiempo real en el producto estándar
• Módulos Plug-in: I/Os, transductores de temperatura, encoder y redes de comunicación
• Tarjeta para fuente de alimentación del control en 24 Vcc
• Tarjeta PLC11 incorpora al producto funciones de un PLC (accesorio)
• Módulo de memoria flash: Utilizada para descargar la programación existente en un CFW11 en otros sin la necesidad de energizarlos
• Conexión USB
• Protocolos de comunicación: Modbus RTU (RS-232 y RS-485), CANopen, DeviceNet, Profibus DP/DPV1, Profinet, Modbus-TCP, EtherNET/IP, EtherCAT y BACnet
• WLP and SuperDrive G2 - Software gratuitos
• Función Trace en los software WEG

Plug and Play

La Filosofía Plug and Play (conecte y use) permite la instalación rápida y sencilla de accesorios y opcionales. Reconoce y configura automáticamente los accesorios utilizados eliminando la configuración manual tornando la configuración más segura.

nterface Hombre-Máquina

Fue desarrollada para una simple y rápida interacción proveyendo una excelente visibilidad al usuario. La IHM posee pantalla gráfica, backlight y soft-keys que facilitan la manera de la programación y operación del convertidor.

Display

Interfaz USB

USB para conexión con microcomputador y utilización de software de programación y monitoreo de los convertidores CFW11.

SoftPLC

Módulo de memoria incorporado en el producto estándar que permite al usuario la creación de funciones simples de control del convertidor sin la necesidad de utilizar un PLC externo (SoftPLC – a través del software de programación en Ladder de acuerdo con la normativa IEC 61131-3).

Software Gratuitos

WLP (WEG Ladder Programmer)
El WLP "Weg Ladder Programmer" es un software que permite, la programación en lenguaje Ladder, mando y monitoreo del convertidor de frecuencia. Es una herramienta poderosa de 32 bits que ofrece características y funcionalidades para crear aplicaciones profesionales a través del simple clic con el ratón.

Software Superdrive G2
SuperDrive G2 es una herramienta gráfica para la parametrización, el mando y monitoreo. Con el propósito de facilitar el uso de los Drives y tornarlo tan conveniente cuanto posible, el Software suministra interface amigable para visualizar, manipular y modificar datos del Drive. Estos datos pueden tambien ser almacenados y recuperados.

Aplicaciones

• Control Multibombas
• Bombas
• Ventiladores
• Compresores
• Compressors
• Papel y Celulosa / Madera
• Cemento y Minería
• Química y Petroquímica
• Siderurgia y Metalurgia
• Elevación
• Refrigeración
• Azúcar y Alcohol
• Máquinas de Procesos

Certificaciones
